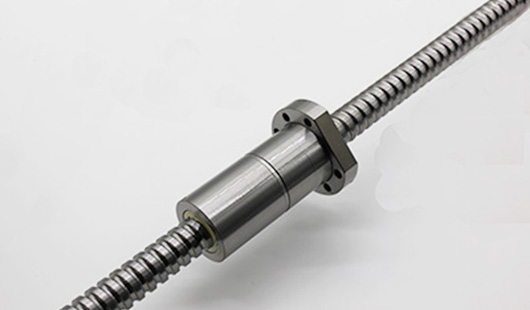

上海慧騰帶您了解，滾珠絲桿副的防護潤滑及應用！【上?；垓v】
滾珠絲杠副和其他滾動摩擦的傳動器件一樣，應避免硬質灰塵或切屑污物進入，因此必須裝有防護裝置。如果滾珠絲杠副在機床上外露，則應采用封閉的防護罩，如采用螺旋彈簧鋼帶套管、伸縮套管以及折疊式套管等。安裝時將防護罩的一端連接在滾珠螺母的側面，另一端固定在滾珠絲杠的支承座上。如果滾珠絲桿副處于隱蔽的位置，則可采用密封圈防護，密封圈裝在螺母的兩端。接觸式的彈性密封圈采用耐油橡膠或尼龍制成，其內孔做成與絲杠螺紋滾道相配的形狀;接觸式密封圈的防塵效果好，但由于存在接觸壓力，使摩擦力矩略有增加。非接觸式密封圈又稱迷宮式密封圈，它采用硬質塑料制成，其內孔與絲杠螺紋滾道的形狀相反，并稍有間隙，這樣可避免摩擦力矩，但防塵效果差。工作中應避免碰擊防護裝置，防護裝置一有損壞應及時更換。
1)適當加大絲杠的轉速、導程和螺紋頭數。目前常用大導程滾珠絲杠名義直徑與導程的匹配為：40mm×20mm，50mm×25mm，50mm×30mm等，其進給速度均可達到60m/min以上。為了提高滾珠絲杠的剛度和承載能力，大導程滾珠絲杠一般采用雙頭螺紋，以提高滾珠的有效承載圈數。
2)改進結構，提高滾珠運動的流暢性。改進滾珠循環反向裝置，優化回珠槽的曲線參數，采用三維造型的導珠管和回珠器，真正做到沿著內螺紋的導程角方向?qū)L珠引進螺母體中，使?jié)L珠運動的方向與滾道相切而不是相交。這樣可把沖擊損耗和噪聲減至最小。
3)采用“空心強冷”技術。高速滾珠絲杠在運行時由于摩擦產生高溫，造成絲杠的熱變形，直接影響高速機床的加工精度。采用“空心強冷”技術，就是將恒溫切削液通入空心絲杠的孔中，對滾珠絲杠進行強制冷卻，保持滾珠副溫度的恒定。這個措施是提高中、大型滾珠絲杠高速性能和工作精度的有效途徑。
4)對于大行程的高速進給系統，可采用絲杠固定、螺母旋轉的傳動方式。此時，螺母一邊轉動、一邊沿固定的絲杠作軸向移動，由于絲杠不動，可避免受臨界轉速的限制，避免了細長滾珠絲杠高速運轉時出現的種種問題。螺母慣性小、運動靈活，可實現的轉速高。
5)進一步提高滾珠絲杠的制造質量。通過采用上述種種措施后，可在一定程度上克服傳統滾珠絲杠存在的一些問題。日本和瑞士在滾珠絲杠高速化方面一直處于國際領先地位，其最大快速移動速度可達60m/min，個別情況下甚至可達90m/min，加速度可達15m/s2。由于滾珠絲杠歷史悠久、工藝成熟、應用廣泛、成本較低，因此在中等載荷、進給速度要求并不十分高、行程范圍不太大(小于4～5m)的一般高速加工中心和其他經濟型高速數控機床上仍然經常被采用。
滾珠絲杠副的潤滑
潤滑劑可提高耐磨性及傳動效率。潤滑劑可分為潤滑油和潤滑脂兩大類。潤滑油一般為全損耗系統用油：潤滑脂可采用鋰基潤滑脂。潤滑脂一般加在螺紋滾道和安裝螺母的殼體空間內，而潤滑油則經過殼體上的油孔注入螺母的空間內。每半年對滾珠絲杠上的潤滑脂更換一次，清洗絲杠上的舊潤滑脂，涂上新的潤滑脂。用潤滑油潤滑的滾珠絲杠副，可在每次機床工作前加油一次。
滾珠絲桿副在高速數控機床上的應用
高速加工是面向21世紀的一項高新技術，它以高效率、高精度和高表面質量為基本特征，在航天航空、汽車工業、模具制造、光電工程和儀器儀表等行業中獲得了越來越廣泛的應用，并已取得了重大的技術經濟效益，是當代先進制造技術的重要組成部分。為了實現高速加工，首先要有高速數控機床。高速數控機床必須同時具有高速主軸系統和高速進給系統，才能實現材料切削過程的高速化。為了實現高速進給，國內外有關制造廠商不斷采取措施，提高滾珠絲杠的高速性能。主要措施有：1)適當加大絲杠的轉速、導程和螺紋頭數。目前常用大導程滾珠絲杠名義直徑與導程的匹配為：40mm×20mm，50mm×25mm，50mm×30mm等，其進給速度均可達到60m/min以上。為了提高滾珠絲杠的剛度和承載能力，大導程滾珠絲杠一般采用雙頭螺紋，以提高滾珠的有效承載圈數。
2)改進結構，提高滾珠運動的流暢性。改進滾珠循環反向裝置，優化回珠槽的曲線參數，采用三維造型的導珠管和回珠器，真正做到沿著內螺紋的導程角方向?qū)L珠引進螺母體中，使?jié)L珠運動的方向與滾道相切而不是相交。這樣可把沖擊損耗和噪聲減至最小。
3)采用“空心強冷”技術。高速滾珠絲杠在運行時由于摩擦產生高溫，造成絲杠的熱變形，直接影響高速機床的加工精度。采用“空心強冷”技術，就是將恒溫切削液通入空心絲杠的孔中，對滾珠絲杠進行強制冷卻，保持滾珠副溫度的恒定。這個措施是提高中、大型滾珠絲杠高速性能和工作精度的有效途徑。
4)對于大行程的高速進給系統，可采用絲杠固定、螺母旋轉的傳動方式。此時，螺母一邊轉動、一邊沿固定的絲杠作軸向移動，由于絲杠不動，可避免受臨界轉速的限制，避免了細長滾珠絲杠高速運轉時出現的種種問題。螺母慣性小、運動靈活，可實現的轉速高。
5)進一步提高滾珠絲杠的制造質量。通過采用上述種種措施后，可在一定程度上克服傳統滾珠絲杠存在的一些問題。日本和瑞士在滾珠絲杠高速化方面一直處于國際領先地位，其最大快速移動速度可達60m/min，個別情況下甚至可達90m/min，加速度可達15m/s2。由于滾珠絲杠歷史悠久、工藝成熟、應用廣泛、成本較低，因此在中等載荷、進給速度要求并不十分高、行程范圍不太大(小于4～5m)的一般高速加工中心和其他經濟型高速數控機床上仍然經常被采用。
