直線導軌的特點和分類

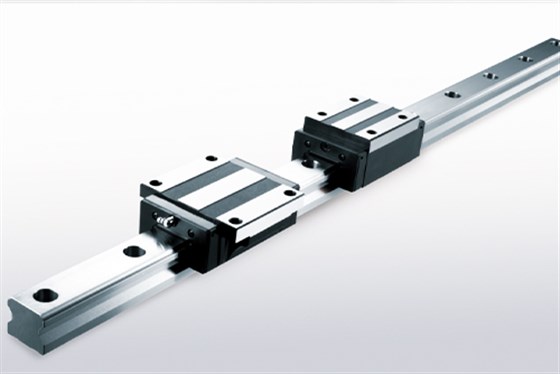

直線導軌是一類機械裝置中常用的線性運動部件，主要用于實現直線運動。與傳統的滑動方式不同，直線導軌通過滾動方式來實現直線運動，這樣可以保證高精度和高剛度。

1. 直線導軌的特點

   1.高精度

   直線導軌采用高精度的加工技術，可以實現高精度的直線運動。由于導軌和導軌座之間采用點接觸式的接觸方式，因此能夠有效地減少摩擦力和磨損程度，同時也可以避免“斜向負荷”情況下的傾斜。

   2.高剛度

   直線導軌的結構非常緊湊，內部裝有滾珠或滾子，能夠承受較大的負載，從而提高了整個系統的剛度。同時，直線導軌在滾動時，摩擦力較小，這也有助于提高系統剛度。

   3.低振動和低噪音

   直線導軌在滾動時，摩擦力小，振動和噪音也相對較低。這使得直線導軌在需要進行高速和高精度運動時，仍能夠保持較好的穩定性和精度，從而提高了整個系統的可靠性。

   4.具有多種應用

   直線導軌的應用非常廣泛，在自動化生產線、半導體制造、醫療器械、機床加工等領域都有重要應用。這些領域?qū)χ本€導軌的精度和可靠性要求非常高，直線導軌所具備的高精度和高剛度的特點正好滿足了這些需求。

2. 直線導軌的分類

   1.滑動式直線導軌

   滑動式直線導軌是最早的一種直線導軌，其主要原理是通過金屬材料之間的滑動摩擦來實現直線運動。滑動式直線導軌結構簡單，容易加工，但是由于滑動摩擦力大，會導致磨損和振動增強，因此適用于負載小，速度低，精度要求不高的場合。

   2.滾動式直線導軌

   滾動式直線導軌主要是通過滾珠或滾子與導軌之間的滾動接觸，來實現直線運動。由于滾動接觸比滑動接觸摩擦力小，所以滾動式直線導軌具有高精度、高剛度、低振動和低噪音等特點。滾動式直線導軌適用于大負載、高速度、高精度、長行程的場合。

   3.引導式直線導軌

   引導式直線導軌主要是通過導向軸來進行直線運動的，軸上加有滑動塊或滾動輪，使得導向軸能夠在水平方向和垂直方向上移動。引導式直線導軌適用于小負載、低速度、低精度的場合。

   4.氣浮直線導軌

   氣浮直線導軌是一種基于氣體滑動原理實現的直線導軌。氣浮直線導軌結構簡單，非常適合需要精度高、速度快、負載大的場合。同時，氣浮直線導軌采用氣體作為滑動介質，因此摩擦力非常小，可以有效地減少磨損和振動。

   總的來說，直線導軌作為一種重要的線性運動部件，在工業生產中起到了非常重要的作用。通過對直線導軌的特點和分類進行分析，我們可以根據具體的需求選擇適合自己的直線導軌，從而提高生產效率和質量。
