在現代工業制造中，高速、高精度和高效率是機床設備追求的重要目標。而重負荷滾柱導軌滑塊作為機床設備中的關鍵部件，其在高速運動下的穩定性直接影響到機床的加工精度和效率。本文將深入探討重負荷滾柱導軌滑塊在高速運動下穩定性的保證措施，以期為相關領域的工程師和技術人員提供參考。

二、重負荷滾柱導軌滑塊的結構與特點

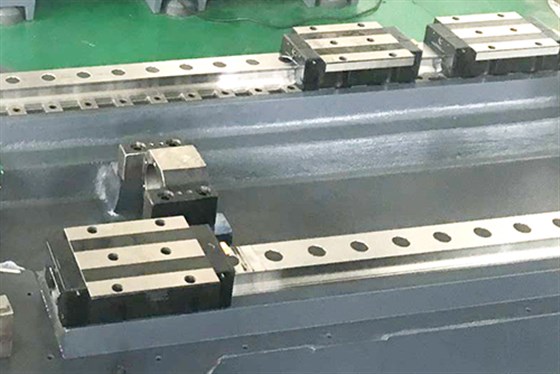

重負荷滾柱導軌滑塊主要由導軌、滾柱和滑塊本體組成。導軌作為固定部分，承受著來自滑塊傳遞的負載；滾柱則作為滾動體，在導軌和滑塊之間形成滾動摩擦，大大降低了摩擦阻力和磨損；滑塊本體則通過滾柱與導軌緊密配合，實現平穩、高精度的運動。這種結構使得滾柱導軌滑塊在承受重負荷時，能夠保持較高的運動精度和穩定性。

三、保證高速運動下穩定性的措施

材料選擇與處理

重負荷滾柱導軌滑塊的本體通常采用高強度、高剛性的材料制造，如合金鋼等。這些材料具有優異的機械性能和化學穩定性，能夠在高負荷、高速度的工作環境下保持穩定的性能。同時，在制造過程中，通過淬火、回火等熱處理工藝，調整材料的組織結構和性能，提高導軌滑塊的硬度、強度和耐磨性，從而進一步保證其在高速運動下的穩定性。

結構設計優化

為了保證重負荷滾柱導軌滑塊在高速運動下的穩定性，需要對其結構進行優化設計。例如，采用雙列或四列滾柱設計，增加接觸面積，降低單位面積的受力，從而提高承載能力。同時，通過優化導軌滑塊的外形和內部結構，減小摩擦阻力，提高運動平穩性。此外，滾柱導軌滑塊還采用了一系列優化設計措施，如滾道設計成哥德式結構，接觸角為45°，以實現四方向等載荷的效果。這種設計不僅提高了導軌滑塊的承載能力，還使其在運動過程中更加平穩，減少了振動和噪音。

潤滑系統的重要性

潤滑方式的選擇對于重負荷滾柱導軌滑塊在高速運動下的穩定性至關重要。常用的潤滑方式包括油潤滑和脂潤滑。油潤滑具有散熱效果好、摩擦系數低等優點，適用于高速、高負荷的工作環境。通過設計合理的油道和油槽，確保潤滑油能夠均勻、充分地分布在導軌和滾柱之間，形成一層油膜，減小摩擦阻力，降低磨損。同時，定期更換潤滑油，保持潤滑系統的清潔和良好狀態，也是保證導軌滑塊穩定性的重要措施。

精度保持與調整

在高速運動過程中，由于各種因素的影響，重負荷滾柱導軌滑塊的精度可能會發生變化。為了保證其穩定性，需要定期對導軌滑塊進行精度檢測和調整。通過使用高精度的測量儀器和方法，對導軌滑塊的直線度、平行度和垂直度等關鍵參數進行檢測，及時發現并糾正偏差。同時，根據檢測結果對導軌滑塊進行必要的調整和維護，如更換磨損的滾柱、緊固松動的零部件等，以確保其在高速運動下能夠保持較高的精度和穩定性。

裝配與調試

裝配與調試是保證重負荷滾柱導軌滑塊在高速運動下穩定性的重要環節。在裝配過程中，需要嚴格按照設計圖紙和工藝要求進行操作，確保各零部件之間的配合精度和安裝位置正確。同時，在調試過程中，需要對導軌滑塊進行充分的試運行和測試，觀察其運動狀態、噪聲和振動等情況，及時發現并解決問題。通過精細的裝配和調試工作，可以確保導軌滑塊在高速運動下具有優異的穩定性和可靠性。

四、結論

重負荷滾柱導軌滑塊在高速運動下的穩定性是保證機床設備加工精度和效率的關鍵因素。通過選擇優質的材料、優化結構設計、采用合理的潤滑方式、保持精度和進行精細的裝配與調試等措施，可以有效地提高導軌滑塊在高速運動下的穩定性。未來，隨著科技的不斷進步和工業制造的不斷發展，重負荷滾柱導軌滑塊將會面臨更多的挑戰和機遇。相信在廣大工程師和技術人員的共同努力下，一定能夠不斷推動重負荷滾柱導軌滑塊技術的創新和發展。
