在機械與自動化行業中，高負載導軌滑塊作為實現高精度、高負荷直線運動的關鍵部件，其承載能力的評估顯得尤為重要，尤其是在面對極端工況需求時。本文將深入探討如何全面、系統地評估高負載導軌滑塊的承載能力，以確保其在復雜多變的工作環境中穩定運行。

一、引言

隨著制造業的快速發展，機械設備對精度、效率和可靠性的要求日益提高。高負載導軌滑塊作為連接和傳動的重要組件，其性能直接影響到整個系統的穩定性和工作效率。因此，在設計和選用高負載導軌滑塊時，必須對其承載能力進行科學合理的評估，以滿足極端工況下的使用需求。

二、高負載導軌滑塊的基本結構與工作原理

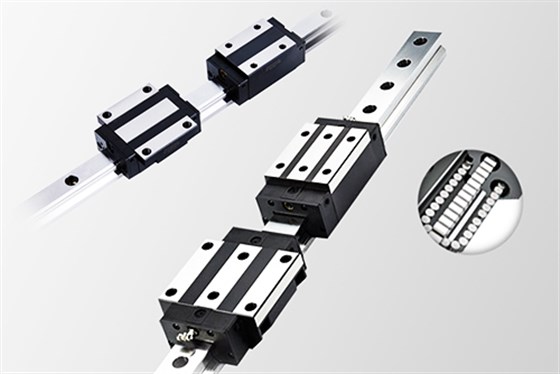

高負載導軌滑塊通常由導軌、滑塊本體、滾動體（如滾珠、滾柱）及保持架等部分組成。其工作原理是通過滾動體在導軌與滑塊之間的滾動來實現直線運動，相較于滑動摩擦，滾動摩擦具有更低的摩擦系數和更高的傳動效率。同時，通過優化滾動體的排列和預緊力設計，可以顯著提高導軌滑塊的承載能力和剛度。

三、承載能力評估的關鍵因素

1. 材料性能

導軌和滑塊的材料直接影響其承載能力和使用壽命。優質的材料應具有高強度、高硬度、良好的耐磨性和耐腐蝕性。在選擇材料時，需綜合考慮工況條件、載荷類型及大小、使用環境等因素。

2. 結構設計

合理的結構設計是提高導軌滑塊承載能力的重要保障。這包括導軌的截面形狀、滑塊的內部結構、滾動體的排列方式及數量等。通過優化結構設計，可以分散載荷、提高剛度、降低應力集中現象，從而提高導軌滑塊的承載能力。

3. 預緊力設置

預緊力是影響導軌滑塊性能的重要因素之一。適當?shù)念A(yù)緊力可以消除間隙、提高傳動精度和剛度。然而，過大的預緊力會增加摩擦阻力和磨損速度，甚至導致滾動體卡死。因此，在設置預緊力時，需根據具體工況進行精確計算和調整。

4. 潤滑與密封

良好的潤滑和密封是保證導軌滑塊長期穩定運行的關鍵。潤滑劑可以降低摩擦系數、減少磨損和發熱量；密封裝置可以防止外部污染物進入內部影響性能。在選擇潤滑劑和密封裝置時，需考慮工況條件、潤滑劑性能及密封效果等因素。

四、承載能力評估方法

1. 理論計算法

基于材料力學、摩擦學等理論知識，對導軌滑塊的受力情況進行分析和計算。通過建立數學模型和仿真分析軟件等工具，可以預測導軌滑塊在不同工況下的承載能力和使用壽命。然而，理論計算法通常需要對實際情況進行一定的簡化和假設，因此其結果可能存在一定的誤差。

2. 實驗測試法

通過實驗測試來直接評估導軌滑塊的承載能力。這包括靜態載荷測試、動態載荷測試及疲勞壽命測試等。通過模擬實際工況下的載荷條件和運動狀態，可以直觀地觀察導軌滑塊的變形情況、磨損程度和性能變化等指標。實驗測試法具有結果準確可靠、可重復性好等優點，但成本較高且耗時較長。

3. 有限元分析法

有限元分析法是一種結合理論計算和實驗測試的現代分析方法。通過構建導軌滑塊的有限元模型并施加相應的載荷條件進行仿真分析，可以得到其應力分布、變形情況及失效模式等細信息。有限元分析法具有分析精度高、計算速度快等優點，在現代工程設計中得到廣泛應用。

五、結論與展望

綜上所述，評估高負載導軌滑塊的承載能力是一個復雜而系統的過程，需要綜合考慮材料性能、結構設計、預緊力設置及潤滑與密封等多個因素。通過理論計算、實驗測試和有限元分析等多種方法的綜合運用，可以全面準確地評估導軌滑塊的承載能力并為其優化設計提供有力支持。未來隨著材料科學、制造技術和計算機仿真技術的不斷發展進步，我們有理由相信高負載導軌滑塊的承載能力將得到進一步提升以滿足更加苛刻的工況需求。
